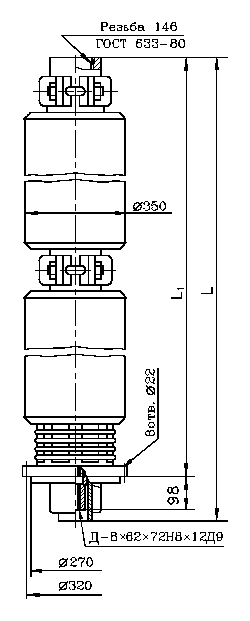

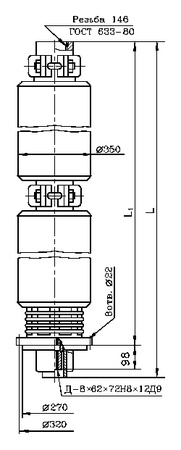

Насосные агрегаты погружные центробежные ЭЦПК, выпускаемые по ТУ 3631-024-00162984-2014, предназначены для закачки в нагнетательные скважины промысловых сточных вод плотностью не более 1400 кг/м3, с температурой до 333К (60°С), водородным показателем (рН) от 5,4 до 9, общей минерализацией — не более 250 г/л, с содержанием механических примесей до 0,1 г/л. Климатическое исполнение — У* и ХЛ*. Насосы применяются в нефтяной промышленности для поддержания пластового давления нефтяных месторождений. Конструкция: Высокие технико-экономические показатели и повышение надежности эксплуатации агрегатов производства Завода «Молот-Механика» по сравнению с аналогичными агрегатами других производителей обеспечивается в первую очередь за счет конструктивных особенностей: -корпусные детали и рабочие органы агрегатов, работающих в агрессивных средах, изготовлены из специальной бронзы или нержавеющей стали, а крепеж- из коррозионно-стойкой стали, что обеспечивает долговечность работы в агрессивной среде. При необходимости (по согласованию с заказчиком) возможен подбор специальных марок бронзы, стали, резины для работы агрегата в особых условиях. -в агрегате используются графитофторопластовые или резинометаллические радиальные подшипники в зависимости от свойств перекачиваемой среды; -в двигателе и в насосной части применены самоустанавливающиеся сегментные упорные подшипники (подпятники) из графитофторопласта, что повышает надежность работы агрегата; -в агрегатах используются герметичные водозаполненные электродвигатели. Установленное на валу ротора торцовое уплотнение позволяет исключить контакт агрессивной внешней среды с пакетом статора-ротора и обмоткой, что значительно увеличивает срок эксплуатации электродвигателя; -двигатели для агрегатов, работающих в тяжелых условиях, спроектированы с дополнительным запасом по мощности в соответствие с высокими шахтными требованиями; -меднозаполненный ротор выполнен наборным из электротехнической стали, что обеспечивает уменьшение магнитных потерь, улучшение пусковых характеристик и увеличение КПД двигателя; -применяется обмоточный провод с усиленной изоляцией, что повышает надежность работы двигателя; — улучшена схема охлаждения двигателя. В двигателях мощностью от 250кВт и выше применена система принудительной циркуляции жидкости. -при установке агрегата в колодец, и скважину большого диаметра предусмотрено применение охлаждающего кожуха, для обеспечения нормального режима охлаждения двигателя. Типоразмер УЭЦПК Q, м3/сут Q, м3/ч H, м N, кВт (при 1000 кг/м3) N, кВт (при 1200 кг/м3) Масса насоса, кг D, мм L насоса, мм U, В Масса агрегата, кг Длина агрегата, мм 16-2000-160 2000 83,3 160 90 110 275 375 980 380 или 1150 или 2200 или 3000 или 6000 727 2440 16-2000-200 2000 83,3 200 90 110 310 375 1020 762 2480 16-2000-450 2000 83,3 450 190 220 900 375 1930 1993 4731 16-2000-900 2000 83,3 900 375 500 1734 375 3365 3490 6799 16-2000-1400 2000 83,3 1360 442 700 2584 375 4909 4404 8489 16-3000-160 3000 125 160 90 115 210 375 895 662 2355 16-3000-200 3000 125 200 110 132 265 375 1095 741 2615 16-3000-250 3000 125 250 150 180 320 375 1145 852 2805 16-3000-500 3000 125 500 280 500 785 375 1905 2541 5339 16-3000-1000 3000 125 930 435 700 1526 375 3055
