MµMetal / MuMetal / µMetal / HyMu80 / Никель Железо Молибден / Permalloy 80 / Супер Muniperm / FeNi80Mo5 / Супер MuMetal / SofMag80 /   Супермаллой /   Aperam / Permimphy / Permalloy C /   EFI Alloy 79 / Magnifer 7904 / Hipernom / Moly-Permalloy / Amumetal   Международные стандарты: ASTM A 753, DIN 17405, IEC 404, JIS C 2531 Химический состав: Никель 80%, молибден 5%, железный баланс, некоторые примеси   Физические свойства метрический английский плотность 8,74 г / куб. 0,316 фунтов / дюйм³   Механические свойства метрический английский Твердость по Бринеллю 105 - 290 105 - 290 Прочность на растяжение при разрыве 530 - 900 МПа 76900 - 131000 фунтов на квадратный дюйм Модуль упругости при растяжении 190 - 221 ГПа 27600 - 32100 тыс.фунтов / кв.дюйм Удар по Изоду, без надреза 0,420 - 1,00 Дж / см 0,787 - 1,87 фут-фунт / дюйм   Электрические свойства метрический английский Удельное электрическое сопротивление 0,0000550 - 0,0000620 Ом-см 0,0000550 - 0,0000620 Ом-см Магнитная проницаемость мин 60000 мин 60000   макс 240000 макс 240000 Магнитно-коэрцитивная сила, Н с 0,0126 Oe 0,0126 Oe Магнитный остаток, B р 3700 гаусс 3700 гаусс Температура Кюри 380 ° C 716 ° F   Тепловые свойства метрический английский CTE, линейный 13,0 мкм / м- ° С 7,22 µin / in- ° F Теплопроводность 30,0 - 35,0 Вт / мК 208 - 243 BTU-in / hr-ft²- ° F   Свойства элементов компонента метрический английский Железо, Fe 14% 14% Молибден, Мо 4-6% 4-6% Никель, никель 79-81% 79-81%   Описательные свойства Индукция насыщения (T) 0,77          Mu-металл представляет собой никель-железный магнитомягкий сплав с очень высокой проницаемостью, который используется для защиты чувствительного электронного оборудования от статических или низкочастотных магнитных полей.   Мю-металл обычно имеет значения относительной проницаемости 80 000–100 000 по сравнению с несколькими тысячами для обычной стали. Это «мягкий» магнитный материал; у него низкая магнитная анизотропия и магнитострикция, что придает ему низкую коэрцитивную силу, так что он насыщается при низких магнитных полях. Это обеспечивает низкие потери гистерезиса при использовании в магнитных цепях переменного тока. Мю-металл имеет больше преимуществ, так как он более пластичный и технологичный, что позволяет легко его формировать в тонкие листы, необходимые для магнитных экранов.   Мю-металлические объекты требуют термообработки после того, как они находятся в окончательной форме - отжиг в магнитном поле в атмосфере водорода, что увеличивает магнитную проницаемость примерно в 40 раз. Отжиг изменяет кристаллическую структуру материала, выравнивая зерна и удаляя некоторые примеси, особенно углерод, которые препятствуют свободному движению границ магнитного домена. Изгиб или механический удар после отжига могут нарушить выравнивание зерен материала, что приведет к снижению проницаемости пораженных участков, что может быть восстановлено путем повторения этапа отжига водорода.   Магнитное экранирование Высокая проницаемость мю-металла обеспечивает путь с низким магнитным сопротивлением для магнитного потока, что приводит к его использованию в магнитных экранах против статических или медленно меняющихся магнитных полей. Магнитное экранирование, выполненное из сплавов с высокой проницаемостью, таких как мю-металл, работает не путем блокирования магнитных полей, а путем обеспечения пути для линий магнитного поля вокруг экранированной области. Таким образом, лучшей формой для экранов является закрытый контейнер, окружающий экранированное пространство. Эффективность мю-металлического экранирования уменьшается с проницаемостью сплава, которая падает как при низкой напряженности поля, так и из-за насыщения при высокой напряженности поля. Таким образом, мю-металлические экраны часто состоят из нескольких корпусов, один внутри другого, каждый из которых последовательно уменьшает поле внутри него. Поскольку мю-металл насыщается при таких низких полях, иногда внешний слой в таких многослойных экранах изготавливается из обычной стали. Его более высокое значение насыщения позволяет ему обрабатывать более сильные магнитные поля, уменьшая их до более низкого уровня, который может быть эффективно экранирован внутренними слоями мю-металла.   Популярные экранирующие приложения MuMetal ·         Экранирование радиочастотных магнитных полей ·         криогенные щиты ·         Экранирование от природных магнитов Земли ·         электронно-лучевые трубки (ЭЛТ), используемые в осциллографах ·         чувствительное электронное оборудование против магнитного поля ·         Магнитные цепи переменного тока ·         экран от электрического поля ·         Мобильные сети и лучи антенн ·         Экранирование SQUID - сверхпроводящего устройства с квантовыми помехами - ·         телеграфные кабели ·         Электрические силовые трансформаторы, которые построены с мю-металлическими оболочками, чтобы предотвратить их влияние на соседние схемы. Высококачественные, но малошумные звуковые преобразователи частоты. ·         Жесткие диски, которые имеют металлическую подложку с магнитами, расположенными в накопителе, чтобы удерживать магнитное поле от диска ·         Катодно-лучевые трубки, используемые в аналоговых осциллографах, которые имеют мю-металлические экраны для предотвращения отклонения пучка магнитных полей от электронного пучка. ·         Картриджи магнитного фонографа с металлическим корпусом для уменьшения помех при воспроизведении пластинок ·         Магнитно-резонансная томография ·         Магнитометры, используемые в магнитоэнцефалографии и магнитокардиографии ·         Фотоумножители ·         Вакуумные камеры для экспериментов с низкоэнергетическими электронами, например, фотоэлектронная спектроскопия. ·         Сверхпроводящие цепи и особенно схемы с джозефсоновскими контактами ·         Fluxgate магнитометры и компасы как часть датчика ·         ядра прерывателя замыкания на землю ·         противоугонные устройства ·         расслоение головки магнитофона ·         магнитные шпульки   Часто задаваемые вопросы (FAQ)   Что такое магнитное поле? Мы окружены магнитными полями (как переменного, так и постоянного тока) от магнитного поля Земли до искусственных источников, таких как магниты, двигатели и трансформаторы. Когда на эти поля воздействует элемент чувствительного оборудования, нам нужно создать щит. Примерами этого являются электронно-лучевые трубки, фотоумножители, аудиопреобразователи, сканирующие электронные микроскопы, датчики положения.   Как работает магнитный экран?   Не существует известного материала, который мог бы блокировать магнитные поля, не будучи привлеченным к магнитной силе. Магнитный экран действует как своего рода губка, перенаправляющая магнитное поле вокруг экрана вместо прохождения через чувствительный инструмент, который экранируется. Чтобы быть хорошим магнитным экранирующим материалом, он должен иметь высокую проницаемость, что означает, что линии магнитного поля сильно притягиваются к экранирующему материалу.   Наиболее распространенные экранирующие сплавы выбираются исходя из напряженности магнитного поля. Если магнитное поле слишком велико для выбранного материала, оно насыщается и становится неэффективным. В этом случае вы можете использовать многослойный экран с комбинацией различных сплавов. Сплавы также должны иметь очень низкую остаточную прочность, чтобы предотвратить их постоянное намагничивание.   Какова лучшая форма для щита? Наиболее эффективная форма имеет сферическую форму, но ее очень трудно изготовить, и она практически непрактична в большинстве случаев экранирования. Следующим лучшим является цилиндр с закрытыми концами. Эти торцевые заглушки значительно увеличивают затухание экранирования. Затем следует форма коробки, но углы должны иметь большой радиус изгиба, чтобы минимизировать утечку флюса. Если возможно, не используйте плоский лист.   В чем разница между ВЧ и магнитным экранированием? Радиочастотное экранирование требуется для остановки высокочастотных полей (> 100 кГц), а медь, алюминий, металлизированные пластики обычно используются, поскольку они являются проводящими и имеют очень небольшую проницаемость. Магнитное экранирование обычно находится в диапазоне переменного тока 30 - 300 Гц.   В чем разница между постоянным и переменным током? Постоянный ток - это постоянный ток, который течет только в одном направлении, например поля, излучаемые Землей или создаваемые магнитами и некоторыми двигателями. Переменный ток - это переменный ток, который в течение короткого периода меняет свое направление, и эти поля генерируются типичным электрическим оборудованием с частотой 50-60 Гц.   Магнитное экранирование эффективно для обоих этих типов.   Что такое магнитная проницаемость? Это способность материалов поглощать магнитный поток. Это отношение плотности потока к напряженности поля. Чем выше проницаемость, тем лучше характеристики затухания магнитного экрана.   Что такое ослабление поля? Это также называется коэффициентом экранирования (S) и представляет собой отношение напряженности магнитного поля за пределами магнитного экрана (Ha) и результирующего поля на внутренней стороне экрана, т.е. Ha / Hi (без единиц измерения) или S = 20 x log (Ха / Привет) (Db). Существуют различные формулы, основанные на проницаемости материала, форме и размерах экрана и толщине материала.   В большинстве случаев эти формулы являются только приблизительными и предназначены только для полей постоянного тока.   Для закрытого экранирования можно:                                     S = 4/3 X (Mu xd / D)   где му: Проницаемость (относительная)           d   :   толщина материала                           D:   Диаметр экранирования   Для длинного полого цилиндра в поперечном магнитном поле:                                    S = Mu xd / D      Для кубической экранирующей коробки: S = 4/5 X (Mu xd / a)         a: длина стороны коробки.   В случае многослойных экранов с воздушными зазорами предусмотрены изолирующие прокладки   коэффициенты экранирования отдельных щитов умножаются   вместе приводя к превосходным экранирующим факторам.   Для двухслойного экрана: S = S1 x ((S2 x (2 x изменение диаметра   / диаметр))   Почему FeNi48 и MuMetal используются вместе? Он имеет очень высокий уровень проницаемости, но относительно низкий уровень насыщения, тогда как FeNi48 имеет более низкий уровень проницаемости, но уровень более высокого насыщения. FeNi48 используется ближе всего к очень сильному полю, чтобы защитить материал согласно Mumetal от насыщения.     Почему для Mµ-Metal, FeNi48 и чистого железа требуется окончательная термообработка? После пластической деформации высокая температура   термическая обработка необходима для перестройки кристаллической структуры, а также для роста зерен. Без этой окончательной термообработки магнитные свойства и ослабление экранирования будут значительно снижены.   Криогенные температуры влияют на производительность MuMetal? MuMetal зависит от криогенных температур. Индукция насыщения остается неизменной, но проницаемость уменьшается. При криогенных температурах нам нужно использовать специальный криогенный MuMetall, который мы также поставляем.   Можете ли вы использовать магнитные экранирующие материалы в высоком вакууме? MuMetal похож на нержавеющую сталь, поэтому выделение газа минимально.   Можно ли повторно обработать щит? Да, это может быть, если он получил удары или если есть опасения относительно способности щитов к экранированию.   У вас есть запасы защитных сплавов? Да. Мы осуществляем доставку и продажу большого ассортимента склада, включая листы и рулон толщиной от 0,1 мм до 5 мм с качеством MuMetal.   Можете ли вы сварить материал   μ-металл? Да, без проблем, но после сварки он должен быть полностью термически обработан.   Какой минимальный объем заказа необходим для покупки? Если у нас есть материал на складе, нет MOQ. Мы можем дать минимум 300 мм / 1 фут тоже. Но если у нас нет на складе, это будет зависеть от размера и количества.   С наилучшими пожеланиями, Кайрав Панкадж Домадия

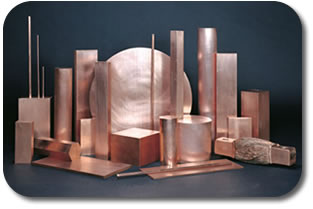

      Beryllium copper, also known as copper beryllium, BeCu or beryllium bronze, is a metal alloy of copper and 0.5 to 3% beryllium, and sometimes with other alloying elements. There are a few alloys of Beryllium Copper but the most commonly used is “ALLOY 25” which available with us in ready stock.     ALLOY 25 Alloy 25 is also known as “CuBe2, C17200, BeCu, CDA 172, CB101, ISO CuBe2, CEN CW101C, A4/2, beryllium bronze”. This alloy which contains approximatively 2% of beryllium and achieves the highest mechanical strength and hardness after heat treatment of all copper beryllium alloys. In soft or slightly re-rolled condition, it exhibits excellent bending behaviour. It distinguishes itself by high fatigue strength, outstanding relaxation resistance at elevated temperatures and a unique combination of high strength and excellent electrical conductivity.   Similarly, we also have CuCrZr [C18150], CuNiBe / CuNi2Be [C17510], CuCo2Be [C17500], etc   PROPERTIES High Conductivity Elevated Temperature Strength Reflectivity Dimensional Stability Highly Machinable High Tensile Upto 300 Ksi. Non Sparkling Non Magnetic Galling / Water Resistance Strength And Toughness In Cryogenic Conditions Combination Of High Electrical And Thermal Conductivity, High Strength And Hardness Non-Magnetic Good Corrosion Resistance And Fatigue Resistance High Melting Point Excellent Metalworking, Forming And Machining Qualities Ductile, Weldable, And Machinable Alloy Resistant To Non-Oxidizing Acids (Eg: Hydrochloric Acid, Carbonic Acid) Fast Heating Fast Cooling Anti Galling Nozzles for Injection Machine APPLICATIONS Plastic Injection and Moulding Inserts Metal Die Casting Plunger Tips Spot Welding & Resistant Welding Electrodes Lightweight Structural Components In The Defense And Aerospace Industries In High-Speed Aircraft, Missiles, Space Vehicles And Communication Satellites. Springs & Spring Wires Load Cells Non-Sparking Tools in explosive potential environments Electrical Contacts In Switches & Connectors Structural Support For Printed Circuit Boards Microwave Tools For Hazardous Environments, Musical Instruments, Precision Measurement Devices, Bullets, And Aerospace Low-Current Contacts For Batteries Relays Bearings for Low Wear & Tear Watch Parts Such As Wheels, Watch Hands, Balances, Levers, etc Weighing Scale Balances Electro Magnetic (Emi) Shielding Golf Clubs On Wedges And Putters Electrical Engineering Automotive Connections Aerospace Systems Core Pins Pressure Housing For Precision Magnetometers And Instruments Retractable Antennas Telecommunication Cables Miniature Machine Electronic Sockets CHEMICAL COMPOSITIONS   Element Beryllium Nickel Co + Ni Co+Ni+ Fe Co Copper Grade Be Ni Cu BeCu C17200 1.80~ 2.20   0.20 0.60   Bal CuCo2Be C17500 0.40~0.70       2.40~2.70 Bal CuNi2Be C17510 0.20~0.60 1.40~2.20       Bal CuCo1NiBe CuCo1Ni1Be 0.40~0.70 0.80~1.30     0.80~1.30 Bal Also Available CuCrZr [C18150] – Cr 0.5~1.5, Zr 0.05~0.25, Cu Bal. Mechanical and Electrical PropertiesBeryllium Copper Rod, Bar and Tube    Alloy Temper(*) HeatTreatment Outside Diameteror DistanceBetween ParallelSurfacesinch TensileStrengthksi YieldStrength0.2% offsetksi Elongation% HardnessRockwellB or CScale ElectricalConductivity% IACS C17200 andC17300 A (TB00)   all sizes 60-85 20-35 20-60 B45-85 15-19 H (TD04)   up to 3/8 90-130 75-105 8-30 B88-103 15-19   over 3/8 to 1 90-125 75-105 8-30 B88-102 15-19   over 1 to 3 85-120 75-105 8-20 B88-101 15-19 AT (TF00) 3 hr600°F-625°F up to 3 165-200 145-175 4-10 C36-42 22-28 over 3 165-200 130-175 3-10 C36-42 22-28 HT (TH04)   up to 3/8 185-225 160-200 2-9 C39-45 22-28 2-3 hr600°F-625°F over 3/8 to 1 180-220 155-195 2-9 C38-44 22-28   over 1 to 3 175-215 145-190 4-9 C37-44 22-28 C17000 A (TB00)   all sizes 60-85 20-35 20-60 B45-85 15-19 H (TD04)   up to 3/8 90-130 75-105 8-30 B92-103 15-19   over 3/8 to 1 90-125 75-105 8-30 B91-102 15-19   over 1 to 3 85-120 75-105 8-20 B88-101 15-19 AT (TF00) 3 hr600°F-625°F up to 3 150-190 125-155 4-10 C32-39 22-28 over 3 150-190 125-155 3-10 C32-39 22-28 HT (TH04) 2-3 hr600°F-625°F up to 3/8 170-210 145-185 2-5 C35-41 22-28 over 3/8 to 1 170-210 145-185 2-5 C35-41 22-28 over 1 to 3 165-200 135-175 4-9 C34-39 22-28 C17510 A (TB00)   all sizes 35-55 10-30 20-35 B20-50 20-30 H (TD04)   up to 3 65-80 50-75 10-15 B60-80 20-30 AT (TF00) 3 hr900°F all sizes 100-130 80-100 10-25 B92-100 45-60 HT (TH04) 2 hr900°F up to 3 110-140 95-125 5-25 B95-102 48-60 *ASTM alphanumeric code for product tempers.   Mechanical and Electrical Properties for Beryllium Copper Strips & Foils Alloy Temper HeatTreatment TensileStrengthkg/mm2 YieldStrength0.2 % offsetkg/mm2 Elongation% FatigueStrengthkg/mm2, R= -1(108 cycles) Hardness ElectricalConductivity% IACS DiamondPyramid RockwellB or C RockwellSuperficial  C17200       A Dead Soft (TB00) --- 42 - 53 19 - 26 35-65 21 - 25 90-144 B45-78 30T46-67 15-19 A Planished (TB00) --- 42 - 55 21 - 39 35-60 21 - 25 90-144 B45-78 30T46-67 15-19 1/4 H (TD01) --- 52 - 62 42 - 57 20-45 22 - 25 121-185 B68-90 30T62-75 15-19 1/2 H (TD02) --- 59 - 71 52 - 67 12-30 22 - 27 176-216 B88-96 30T74-79 15-19 H (TD04) --- 70 - 85 63 - 81 2-18 25 - 27 216-287 B96-102 30T79-83 15-19 AT (TF00) 3 hr. at 315 °C 116 - 138 98 - 124 3-15 28 - 32 353-413 C36-42 30N56-62 22-28 1/4 HT (TH01) 2 hr. at 315 °C 123 - 145 105 - 131 3-10 28 - 32 353-424 C36-43 30N56-63 22-28 1/2 HT (TH02) 2 hr. at 315 °C 130 - 152 112 - 138 1-8 30 - 33 373-435 C38-44 30N58-63 22-28 HT (TH04) 2 hr. at 315 °C 133 - 155 116 - 145 1-6 32 - 35 373-446 C38-45 30N58-65 22-28  C17200 AM (TM00) Mill Hardened 70 - 78 49 - 67 16-30 28 - 32 210-251 B95-C23 30N37-44 17-28 1/4 HM (TM01) Mill Hardened 77 - 85 56 - 78 15-25 29 - 33 230-271 C20-26 30N41-47 17-28 1/2 HM (TM02) Mill Hardened 84 - 95 66 - 88 12-22 30 - 34 250-301 C23-30 30N44-51 17-28 HM (TM04) Mill Hardened 94 - 106 77 - 95 9-20 32 - 37 285-343 C28-35 30N48-55 17-28 SHM (TM05) Mill Hardened 105 - 113 87 - 99 9-18 33 - 39 309-363 C31-37 30N52-56 17-28 XHM (TM06) Mill Hardened 108 - 124 94 - 120 4-15 35 - 40 317-378 C32-38 30N52-58 17-28 XHMS (TM08) Mill Hardened 123 - 134 105 - 127 3-12 35 - 42 325-413 C33-42 30N53-62 17-28  C17200   TM00 Mill Hardened 70 min 52 - 67 19-35 28 - 32 225-309 B98-C31 30T81-30N52 17-26 TM02 Mill Hardened 84 min 66 - 81 14-30 30 - 34 255-339 C25-34 30N46-54 17-26 TM04 Mill Hardened 98 min 80 - 95 9-25 31 - 35 285-369 C28-38 30N48-58 17-26 TM06 Mill Hardened 109 min 94 - 109 6-13 33 - 40 317-393 C32-40 30N52-60 17-26 TM08 Mill Hardened 123 min 108 - 124 3-15 35 - 42 345-429 C35-43 30N55-62 17-26 C17460 3/4 HT (TH03) Mill Hardened 80 - 95 66 - 81 11min 32 - 33       50min HT (TH04) Mill Hardened 84 - 99 73 - 88 10min 29 - 32       50min C17410 1/2 HT (TH02) Mill Hardened 66 - 81 56 - 70 10-20 28 - 32 180-230 B89-98 30T75-82 50 min HT (TH04) Mill Hardened 77 - 92 70 - 84 7-17 28 - 32 210-278 B95-102 30T79-30N48 45-60 C17510 AT (TF00) Mill Hardened 70 - 92 56 - 71 10-25 27 - 31 195-275 B92-100 30T77-82 45-60 HT (TH04) Mill Hardened 77 - 95 66 - 85 8-20 30 - 33 216-287 B95-102 30T79-83 48-60 PRODUCT STOCK RANGE   FOILS 0.005 to 0.045 mm can be produced against your requirements. Some thicknesses are available in ready stock.   SHEETS or STRIPS IN COILS Thickness (mm) Width (mm) Length (mm) Stock Position 0.05 to 0.90 mm 4 to 300 mm Coil Ready Stock 1.0 to 10.00 200 mm 1000 mm Ready Stock   RODS or ROUNDS Dia (mm) Length (mm) Stock Position 1 to 50 1 meter or more Ready Stock 50 to 600 As Required Ready Stock   WIRES or ROUND WIRES Dia (mm) Length & Packing Stock Position 0.10 to 2.00 Spools & Coils Ready Stock   BLOCKS or SLABS From Ready Stock, we offer Cut-To-Size pieces as per your dimensions and requirements.     MINIMUM ORDER QUANTITY (MOQ) We have no MOQ for the stock available with us. We request MOQ only when we it is not a regular size, grade, etc. Your Order is never too small for us.   BERYLLIUM  MASTER  INGOTS   We can offer various ULTRA PURE VACUUM SMELTED beryllium alloys as follows: Beryllium Copper: CuBe2, CuBe4, CuBe10 Beryllium Nickel: NiBe6, NiBe14 Beryllium Aluminium: AlBe2.5, AlBe5 Beryllium Magnesium: MgBe2, MgBe3, MgBe4   OTHER  BERYLLIUM  ALLOYS   We can also offer products of other kinds of Beryllium Alloys like Cobalt-Copper-Beryllium Beryllium Nickel Aluminium Beryllium Beryllium Magnesium many more…  DALI ELECTRONICS  ·  VIJAY COMMERCIAL HOUSE 8/a, Haroon Building, 190 Shamaldas Gandhi Marg, Mumbai 400002, Mh, India. Mobile: +91-9820299360 / 9821236275 · Ph: +91-22-22017128, 22038204 Fax: +91-22-22016629  ·  E-mail: Website:
