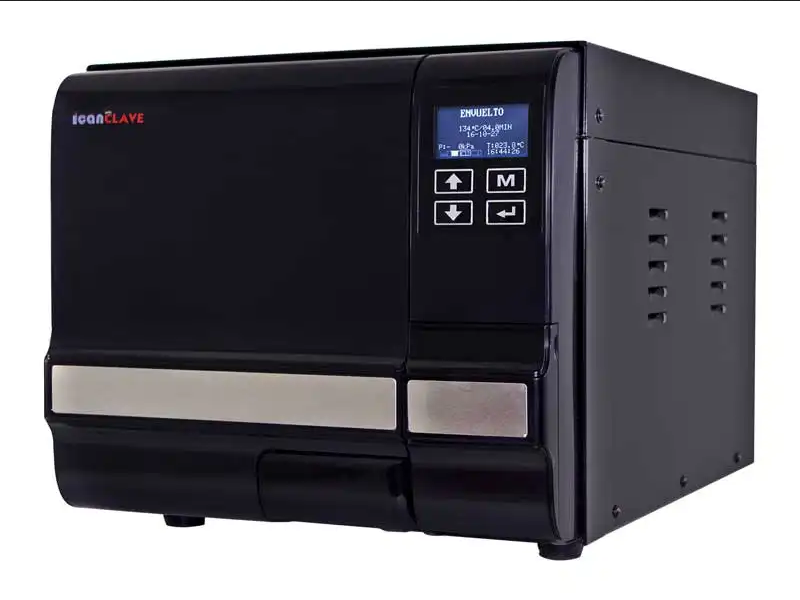

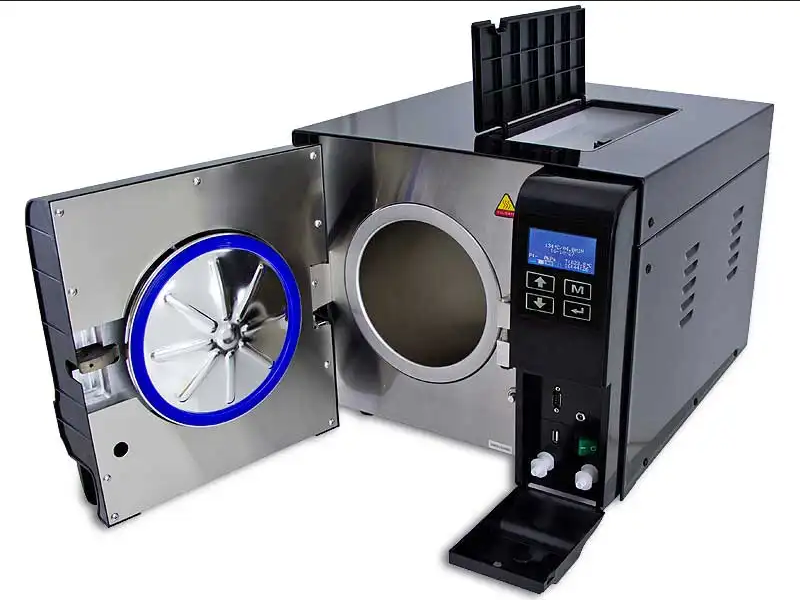

Açıklama Dövme stüdyoları için Autoclave Black Dragon 12 litre B sınıfı. Programlar: Programlar Sıcaklık Basınç Sterilizasyon süresi Toplam süre Tip Maks. yük Maks. tepsi başına yük Katı 134 0C 210 kPa 4 dk 14-30 dk Katı ambalajsız 4 Kg 1,2 Kg 1210C 110 kPa 20 dk 30-45 dk Sarılmış 134 0C 210 kPa 4 dk 30-45 dk Katı ambalajsız 3,5 Kg 1,1 Kg 121 0C 110 kPa 20 dk 35-55 dk Katı veya içi boş basit sarılı 3,5 Kg 1,1 Kg Sıvı 134 0C 210 kPa 10 dk 30-55 dk Sıvı 0,80 kg 0,25 kg 121 0C 110 kPa 30 dk 35-60 dk Tekstil 134 0C 210 kPa 8 dk 30- 50 dakika Gözenekli ambalajsız 1 Kg 0,3 Kg Gözenekli basit ambalajlı 0,75 Kg 0,2 Kg 121 0C 110 kPa 30 dakika 40-60 dakika Gözenekli çift ambalajlı 0,5 Kg 0,15 Kg İçi boş basit ambalajlı 3,5 Kg 1 Kg Katı veya içi boş çift ambalajlı 1,5 Kg 0,5 Kg Prion 134 0C 210 kPa 18 dakika 30-50 dakika Gözenekli ambalajsız 0,1 Kg 0,3 Kg Gözenekli basit ambalajlı 0,75 Kg 0,2 Kg Gözenekli çift ambalajlı 0,5 Kg 0,15 Kg İçi boş basit ambalajlı 3,5 Kg 1 Kg Katı veya içi boş çift ambalajlı 1,5 Kg 0,5 Kg B&D testi 134 0C 210 kPa 3,5 dk 22-35 dk - - - Helis testi 134 0C 210 kPa 3,5 dk 22-35 dk - - - Vakum testi - - - 18-20 dk - - - Güvenlik: Kapı sıkıca kapatılmadıkça bir döngü başlamaz . Çift hidrolik kilitleme cihazına sahip otomatik sistem, hazne basınç altındayken kapının açılmasını engeller. Emniyet valfleri jeneratördeki ve haznedeki aşırı basıncı önler. Bir emniyet termostatı haznenin ve jeneratörün aşırı ısınmasını önler. Otomatik güvenlik kilidi, sterilizasyon sırasında kapının yanlışlıkla açılmasını önler. Güç koruyucusu, kısa devre durumunda veya güç kaynağının çok kararlı olmaması durumunda gücü otomatik olarak keser. Arıza alarmı bir döngü arızasını belirtir ve bir hata kodu sağlar. Kapı alarmı kapının düzgün kapatılmadığını gösterir. Düşük su alarmı, su deposunun boş veya çok dolu olduğunu gösterir. Teknik özellikler: Güç kaynağı: 220-240V; 50/60 Hz; 10A Haznesi: 200 x 360 mm Kesici: F16A / 400V Nominal güç: 2200VA Sterilizasyon sıcaklığı: 121 0C / 1340C Distile su tankı kapasitesi: 2,5 L Çalışma sıcaklığı: 5 0C / 40 0C Çalışma bağıl nemi: Max. %80, yoğunlaşmayan Genel boyutlar: 414 x 365 x 570 mm Net ağırlık: 51 Kg Maks. gürültü seviyesi: <70 dB Atmosfer basıncı: 76 / 106 kPa Bileşenler: Damıtılmış su deposu LCD ekran Kontrol paneli Ana güç anahtarı Drenaj konektörü (damıtılmış ve kullanılmış su deposu) USB bağlantı noktası Emniyet valfi Havalandırma ızgarası Devre kesici Güç kablosu Anma değeri plakası Birlikte verilen aksesuarlar: Sterilizatör USB 3 alet tepsisi Tepsi rafı Tepsi tutucu Kapı ayarlama aracı 2 boşaltma hortumu Kapı contası Kullanım kılavuzu Standartlar: 93/42/EEC Tıbbi Cihazlar Direktifi. 97/23/EEC Basınçlı Ekipman Direktifi. EN 13060 Küçük Buharlı Sterilizatörler. EN 61326, EN 61000 Elektromanyetik Uyumluluk. EN 61010-1, UL 61010-1 Güvenlik gereksinimleri. EN 61010-2-040, IEC 61010-2-040 Tıbbi malzemelerin işlenmesinde kullanılan buhar sterilizatörlerine yönelik özel gereksinimler. OTOKLAV - adım adım: Kapağı açın, sterilizasyon odasının içindeki alet ve aksesuarları alın, ambalajı çıkarın ve temizleyin. Güç kablosunu uygun bir güç kaynağına bağlayın. Yazıcıyı bağlayın (isteğe bağlı. Ayrı satılır, ). Açma: Ana anahtar, ön panelin sağ alt kısmında bulunur. Etkinleştirildiğinde, kapının konumu, su seviyesi, sterilizasyon programı, tarih, saat vb. gibi temel işlem simgelerinin göründüğü LCD ekran açılır. Tankı damıtılmış suyla doldurun. Üst kapağı çıkartıp doldurun, eğer sinyal duyarsanız tankta izin verilen su seviyesini aşmışsınız demektir, lütfen hemen durun ve sinyalin kesilmesi için gereken su miktarını boşaltın. Aletlerin hazırlanması: Farklı malzemelerden yapılmış aletleri farklı tepsilere yerleştirin, ancak sterilizasyondan önce bunları ayırmaya dikkat edin. Aletler paslanmaz çelik değilse tepsi ile aletler arasına bir miktar sterilizasyon kağıdı koyun. Farklı malzemelerden yapılmış aletlerin doğrudan temasına izin vermeyin. Tüm aletlerin doğru konumda olduğunu doğrulayın. Mercekler, kaplar, tüpler vb. aletleri, suyun içlerinde durgunlaşmaması için ters yerleştirin. Tepsileri sınırlarının ötesinde aşırı yüklemeyin. Tepsileri üst üste koymayın veya sterilizasyon odasının duvarına doğrudan temas ettirmeyin. Sterilizatörün çalışmasına zarar verebileceğinden metal klips veya pim kullanmayın. Aletleri tek tek sarın. Birkaç aleti birbirine sarmanız gerekiyorsa bunların aynı malzemeden yapıldığından emin olun. Torbayı sterilizasyon için özel yapışkan bantla kapatın veya ısıyla kapatıcı kullanın. Torbanın tepsiler üzerindeki haznenin içine düzgün şekilde yerleştirildiğinden emin olun (plastik parçanın üzerinde durmalıdır). Sterilizasyon programını seçin. Sterilizasyon döngüsünü başlatın. Sterilizasyon programını seçtikten sonra, sağlanan plastik sapı kullanarak aletleri tepsilerin üzerindeki hazneye yerleştirin. Bir kez ben Aletler haznenin içine yerleştirilir, düğmeyi çevirerek kapıyı kapatın. Dikkat: Kapağı kapattığınızdan emin olun, aksi takdirde sterilizatör bir alarm verir ve başlatılamaz veya döngü sırasında program durur. Sterilizasyon programını başlatın. Başlat düğmesine basın, ardından sterilizatör yaklaşık 30-75 dakika kadar çalışmaya başlar. Sterilizasyon döngüsü tamamlandı. Sterilizasyon döngüsünü tamamladıktan sonra yazıcı (dahil değildir*) raporun tamamını otomatik olarak yazdıracak ve veriler USB belleğe (.txt formatında) kaydedilecektir. Basınç sıfıra düştükten sonra kapıyı açıp aletleri çıkarabilirsiniz. Sterilizasyon döngüsü tamamlandığında sterilizatör bir bip sesiyle uyarır. Dikkat: Aletleri çıkarırken tepsileri desteklemek için birlikte verilen plastik sapı kullanın. ÖNEMLİ: Kullanılmış suyu tekrar kullanmayın. Kurulum: Sterilizatörün etrafında en az 10 cm, üst kısmında 25 cm boş alan ve kapağın açılması için yeterli alan bulunmalıdır. Sterilizatörün kullanıldığı mekanın uygun havalandırmaya sahip olması gerekir. Sterilizatör sabit bir yüzeye ve kullanım için uygun bir yüksekliğe yerleştirilmelidir. Kondenser fanının yan çıkışlarını veya çıkış hava ızgarasını kapatmayın veya engellemeyin. Sterilizatörü su kaynaklarının yakınına yerleştirmeyin. Isı kaynaklarından uzak tutun. : 4.0Min--------------------------------Zaman Sıcaklığı. basınçBaşlatma 12:28:17 089.0CT1: 12:31:32 087.1C -075.0kPaT2: 12:33:43 110.2C 052.0kPaT3: 12:36:37 088.9C -080.0kPaT4: 12:39:20 114.7C 053 .7kPaT5 : 12:43:37 087,9C -080,0kPaT6: 12:50:40 134,8C 206,0kPaTS: 134,7C 209,5kPaMaks. Sıcaklık: 135.2CMin. Sıcaklık: 134,3CMaks. Basınç: 214,0kPaMin. Basınç: 204,9kPaT7: 12:54:39 134,4C 211,4kPaT8: 12:57:36 102,1C -060,0kPaT9: 12:59:54 098,2C -060,0kPaBitiş 13:04:07 102,4C------ -------------------------Döngü No.: 00017Sonuç: başarıTarih: 07/06/2014SN: E54723operatör:========= =======================
